Configurazione F159

Cablaggi elettrici:
Collegare le celle alla basetta e partire con un cavo a 6 fili per arrivare alla scheda F159 poi:

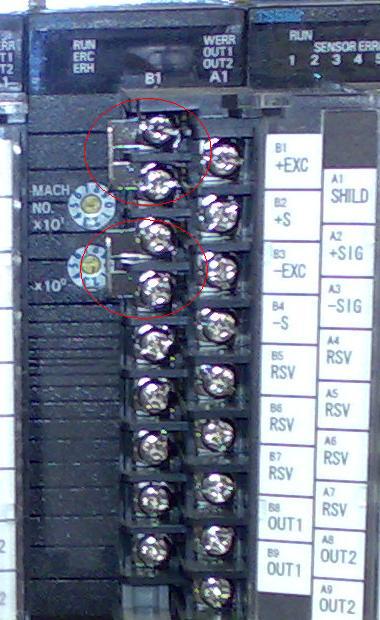

1 - togliere i ponticelli di cablaggio dalla scheda F159

Se si hanno solo 4 fili (tipo una sola cella) lasciare i ponticelli.

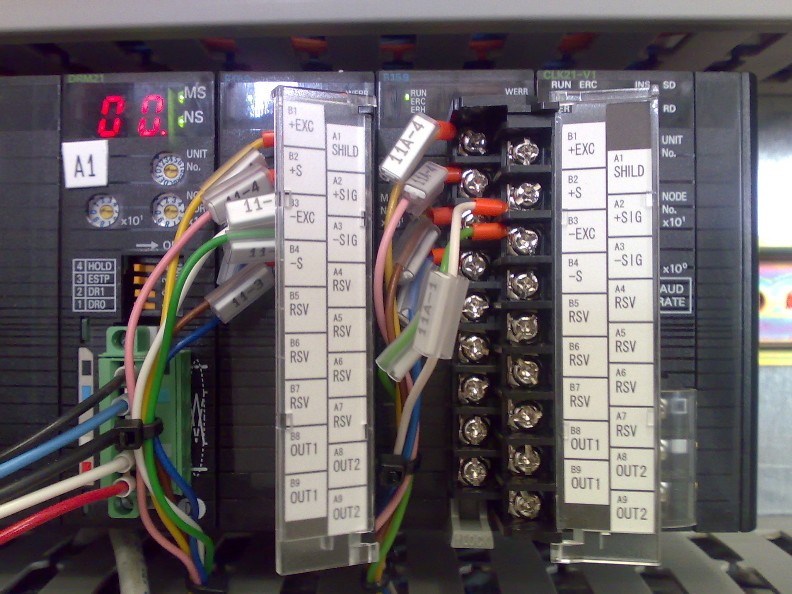

2 - controllare collegamenti elettrici scheda F159
+ EXC - giallo
+ S - rosa
- EXC - marrone
- S - blu
+ SIG - bianco
- SIG - verde
controllare collegamenti scheda in campo
S+ - verde
S- - bianco
AL+ - rosa e giallo
AL- - blu e marrone

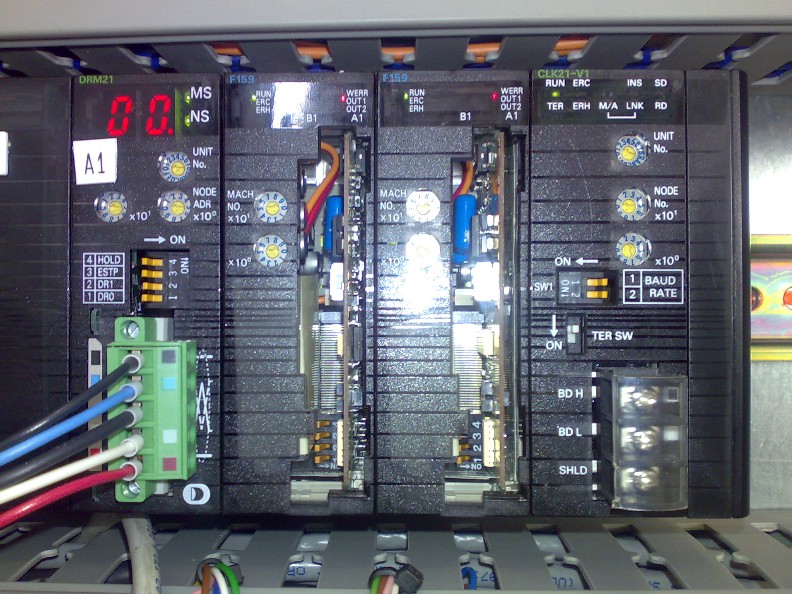

3 - impostare la prima scheda con Mach no. X 101 = 0 e x100 = 0 (indirizzo 2000) e
la seconda con Mach no. X 101 = 0 e x100 = 1 (indirizzo 2010)

4 - i selettori interni della scheda devono essere off


Configurazione software:

1 - caricare il file CPS nell'hardware del plc e configurare le schede
2 - caricare i dati di sistema (da pannello) verificando i valori impostati nel plc
3 - resettare la scheda (da pannello)
4 - fare lo zero
5 - fare lo span dopo avere impostato il peso
6 - verificare con pesi campione

NOTA

In caso di errore verificare il registro 2007 per la prima scheda e i primi quattro bit daranno il tipo di errore:
errore 1 = lo zero deve essere rifatto
errore2 = la tara eccede il valore massimo impostato
errore3 = tara negativa provare a invertire il segnale delle celle + SIG con - SIG
errore4 = il valore del peso sulla bilancia eccede il valore massimo ammesso



Per l'esempio software clicca qui, per il manuale completo clicca qui.
