Modulo omron F159 programmazione rapida

Le istruzione che seguono partono dal presupposto che la scheda sia indirazzata come 2000 (interruttore rotativo su zero) e i pesi siano espressi in hg.
Per impostazioni diverse modificare opportunamente gli indirizzi (es. interrutore rotativo su 1 indirizzo 2010 e D 20100)

Per prima cosa occorre impostare i parametri di misura sui data memory,forzare quidi i valori voluti sulle seguenti D:

• D20000 limite alto di pesatura (es.: 10000 - 1000 Kg.)
• D20002 limite basso di pesatura (es.: 0 - 0 Kg.)
• D20038 divisione scala (es.: 10 hg. - 0 per Kg.)
• D20039 peso campione per l'impostazione dello span (es.: 5000 - 500kg.)
• D20041 capacità totale (vedi note finali)
• D20044 massimo peso netto (es.: 9000 - 900 Kg.)
• D20046 massimo peso lordo (es.: 9000 - 900 Kg.)

dopo avere impostato i valori voluti riavviare la scheda, per fare ciò senza spegnere la cpu si può impostare il bit A502.00 a 1.
Ora le impostazioni di base per potere lavorare con la bilancia sono terminate, non rimane che fare lo zero alla bilancia e lo span.

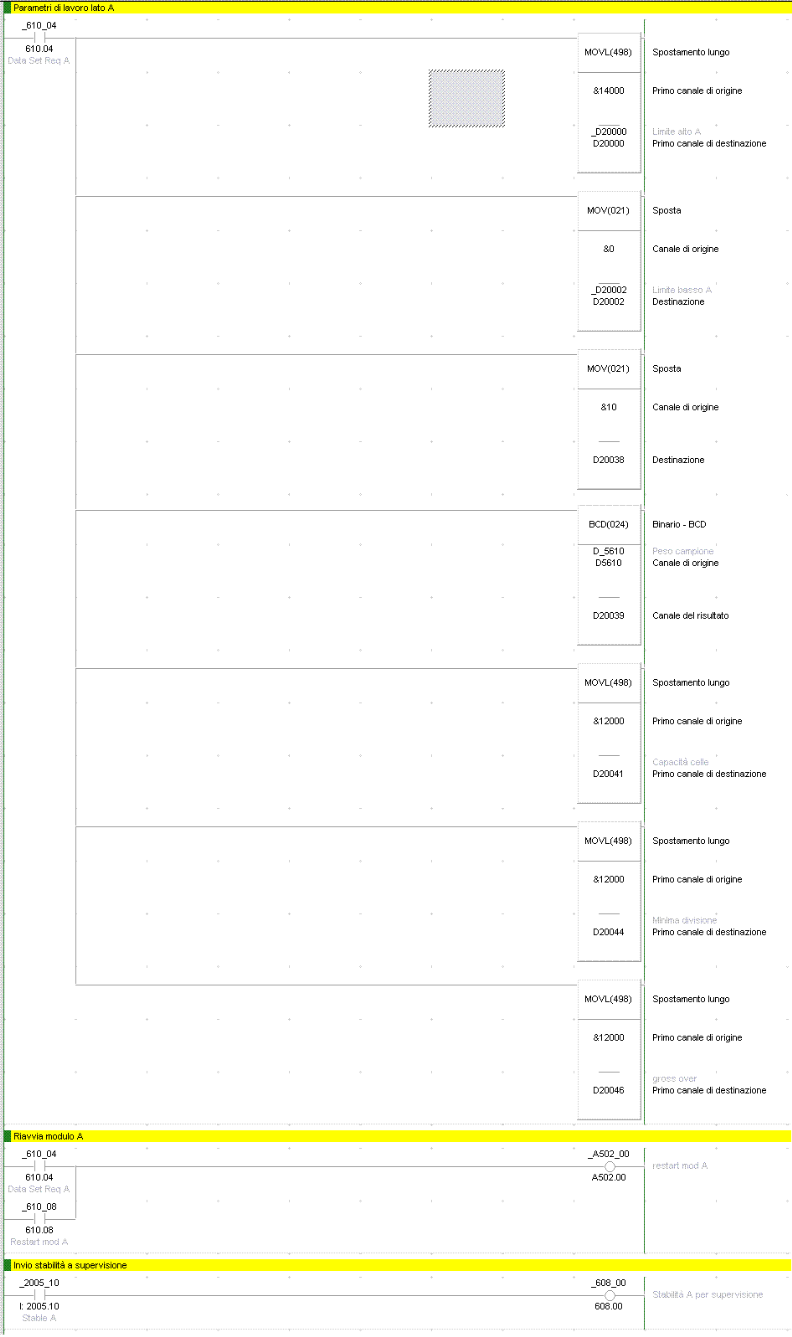

Esempio con pesi a 12000 hg, con riavvio scheda e visualizzazione bit di stabilità peso:

Calibrazione di zero
Assicurarsi che sulla bilancia non vi sia alcun peso, quindi una volta raggiunta la stabilità di misura (I:2005.10) settare il bit di zero (Q:2001.00) una volta fatto lo zero resettare il bit di zero.

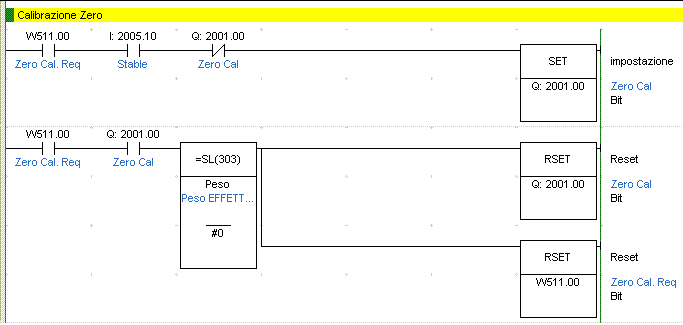

esempio (W511.00 sarà settato a pannello):

Calibrazione di span
Porre sulla bilancia il peso campione (accertarsi che il valore della D20039 sia uguale al peso campione espresso nella giusta unità di misura), reimpostare i dati di sistema e riavviare la scheda affinchè memorizzi il valore di span impostato. Una volta raggiunta la stabilità di misura (I:2005.10) settare il bit di span (Q:2001.01) una volta fatto lo span resettare il bit.

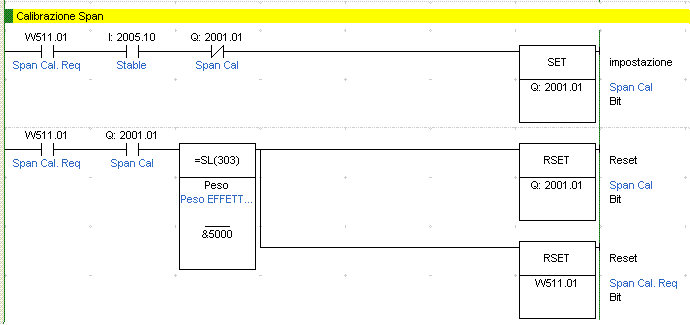

esempio (W511.01 sarà settato a pannello):

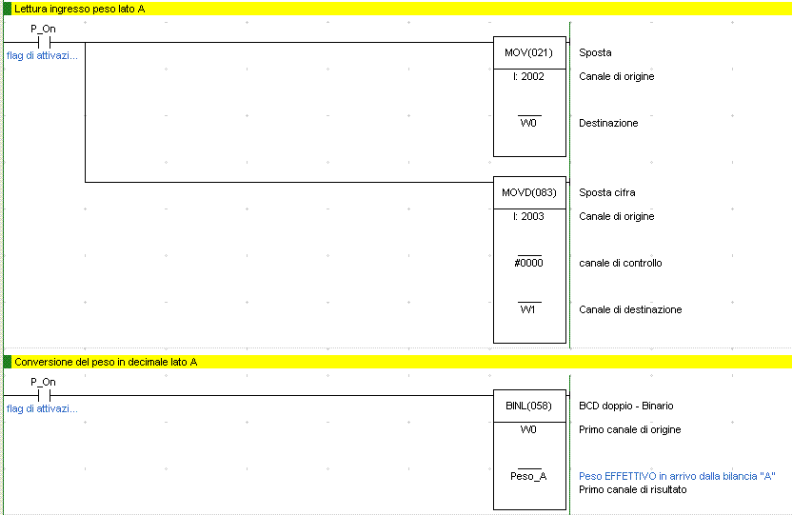

esempio di lettura del peso della bilancia dove Peso_A è in questo caso D120 definito come DINT.

Note finali

La D20041 definisce la capacità totale delle celle in questo caso è la risoluzione voluta ovvero il valore massimo che vogliamo assegnare alla word di ingresso, questo non significa che tale valore è il valore massimo di carico delle celle (valore misurato a 30mV, valore di fondo scala della bilancia), ma significa che la word di lettura avrà per fondo scala tale valore (ovvero più la D20041 è bassa più si ha precisione di lettura), se sulle celle verrà messo un peso superiore a quello impostato si avrà una segnalazione di fuori scala e la word resterà sul valore massimo di lettura (D20041+valore di arrotondamento della word).
La scalatura della bilancia avviene invece con le impostazioni di zero e di span, in particolare lo span dirà alla bilancia come linea rizzare il valore.

Es.

n. 3 celle da 300 kg l’una = pesata massima 900 kg (la somma delle 3 celle)

D20041 = 16384 (decimale) = 4000 (esadecimale) = 4000 hg = 400 kg

Sulla bilancia vengono messi 200 kg e impostato con tale valore lo span.

Ora le celle daranno con un peso di 900 kg. Una risposta di 30mV

Avendo impostato lo span a 200 kg ovvero a 6,66 mV la bilancia saprà che il fondo scala è di 900 kg a 30 mV, ma non lo gestirà con la word di ingresso oltre i 400 kg.

In altre parole;
Ad ogni mV corrispondono 30kg.
Quindi con 400 kg si avranno in ingresso 13,33 mV a tale valore si avrà la scalatura massima della word di ingresso, oltre tale valore la scheda leggerà ancora il valore di ingresso ma la word non si incrementerà e si avrà una segnalazione di overflow.

• il bit 2006.04 rimarrà alto finchè la calibrazione di zero è in atto
• il bit 2006.05 rimarrà alto finchè la calibrazione di span è in atto
• configurazione hardware

Ora la bilancia è pronta per lavorare, naturalmente la scheda è in grado di gestire molte altre funzioni per le quali si rimanda al manuale di programmazione.
