Configurare Simatic net

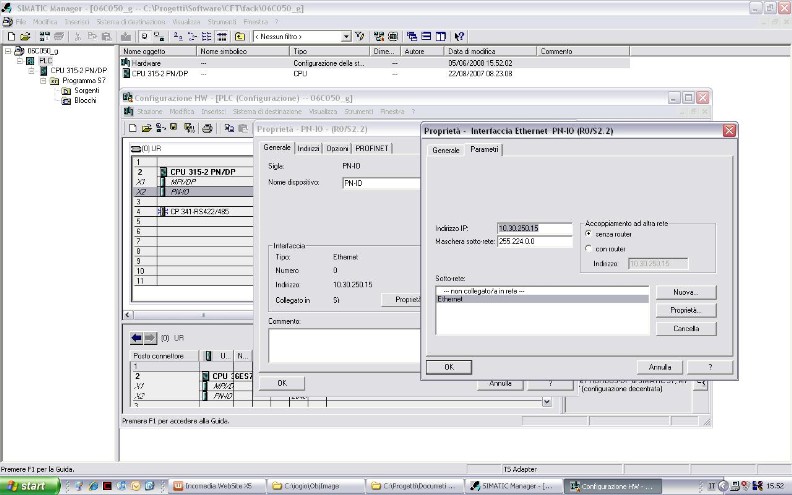

Aprire il progetto e configurare l'indirizzo della CPU

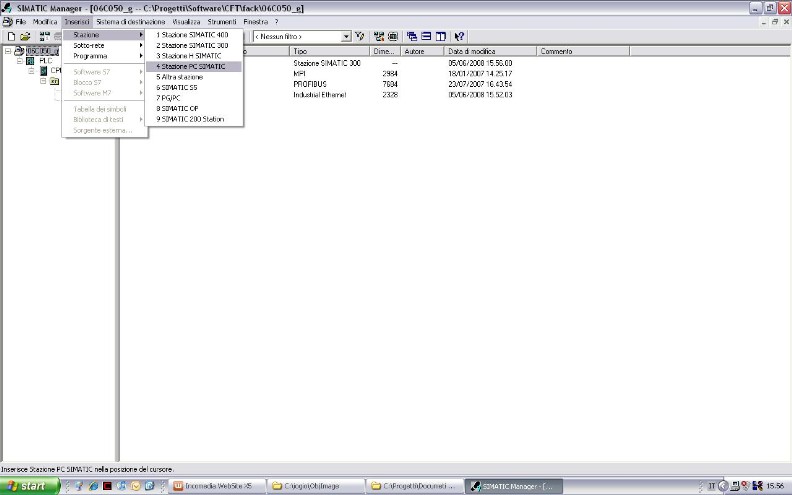

quindi dopo avere compilato e salvato tornare a posizionarsi sul progetto principale quindi inserire una stazione PC Simatic

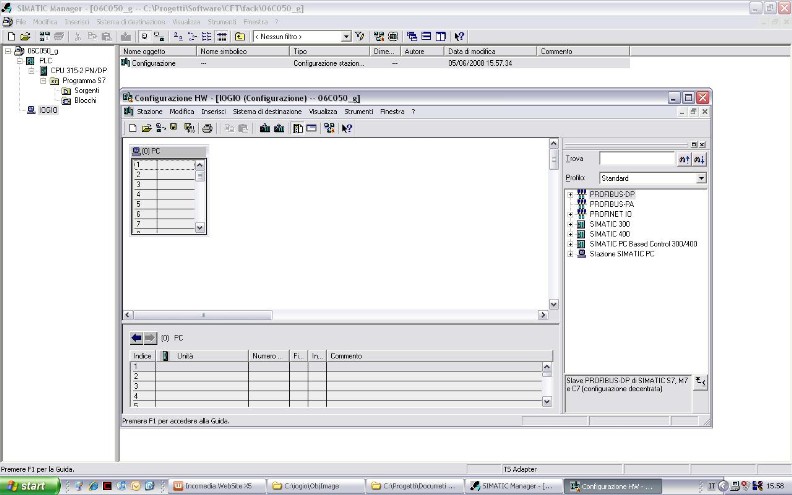

Dopo avere dato alla stazione il nome voluto selezionarla e premere configurazione

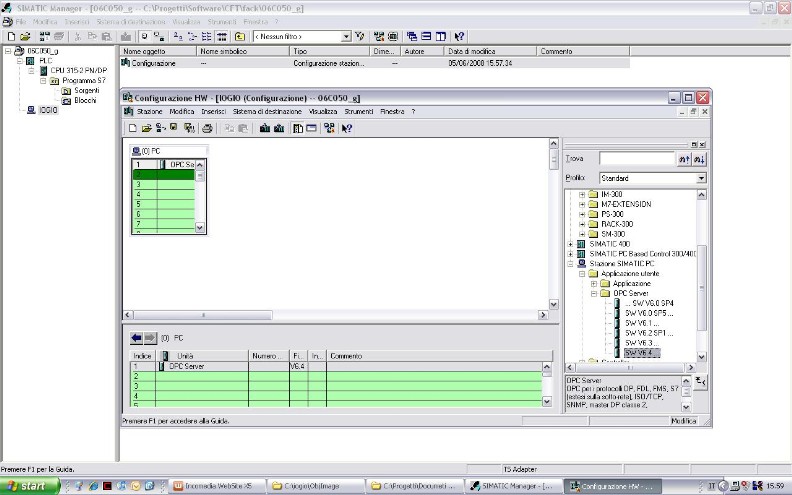

Inserire nella posizione 1 del rack OPC server selezionandolo nella lista di destra

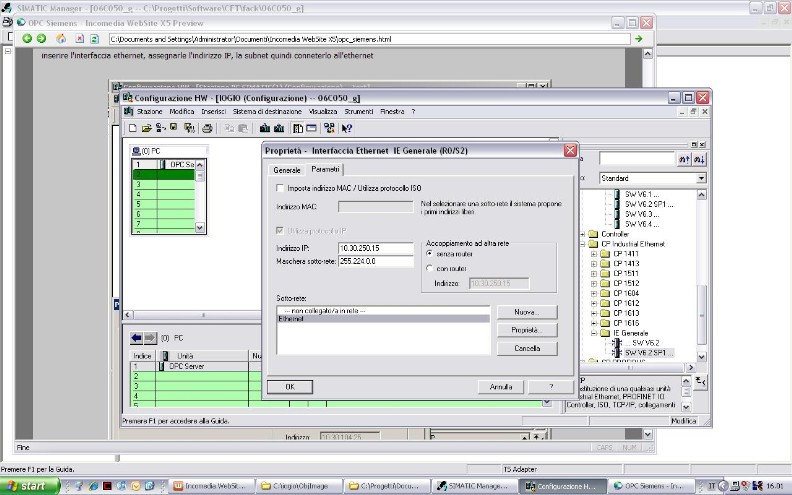

inserire l'interfaccia ethernet, assegnarle l'indirizzo IP, la subnet quindi conneterlo all'ethernet

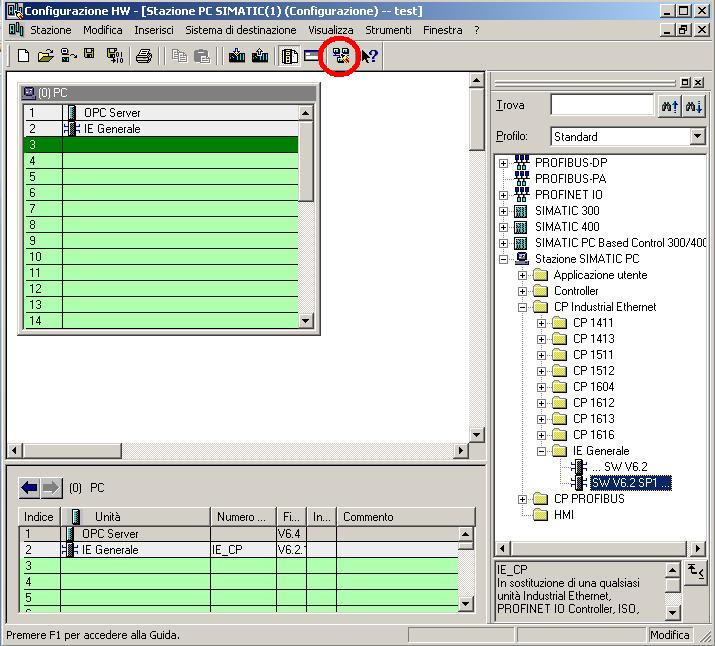

Compilare, salvare e poi premere il pulsante di configurazione rete

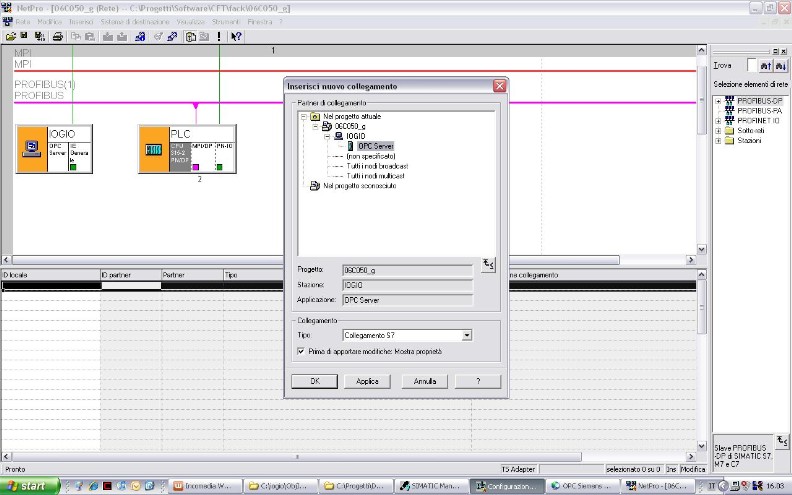

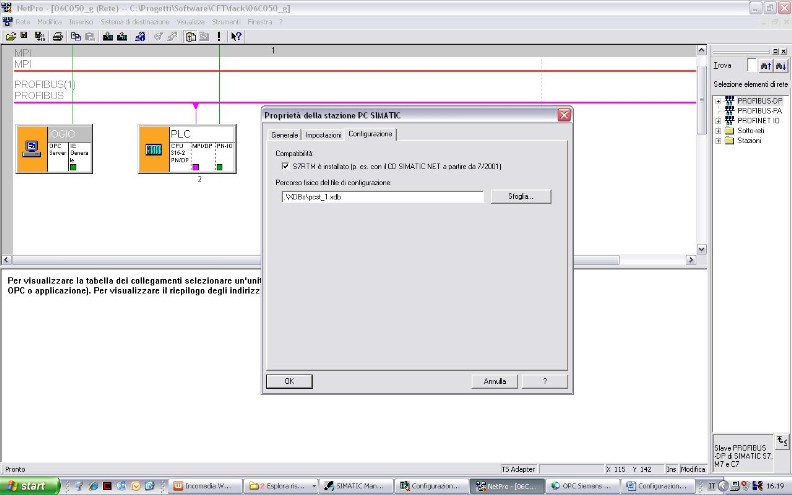

In questa pagina selezionare il PLC e poi cliccare 2 volta sulla prima riga

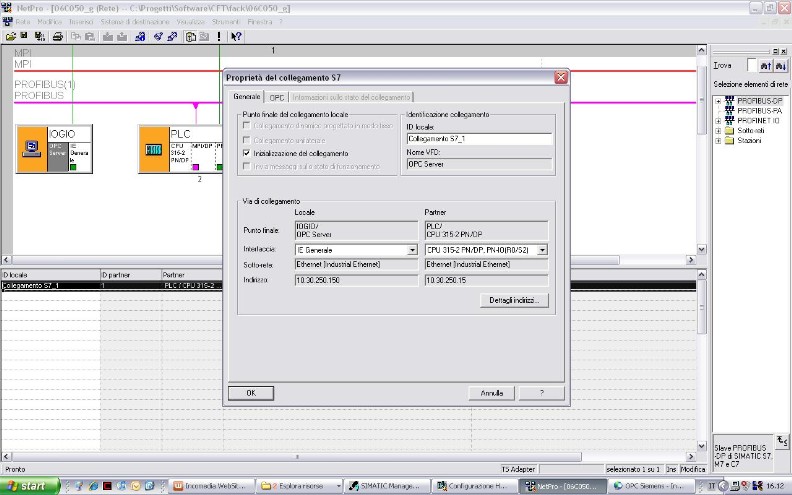

confermare quanto proposto e si avrà il riepilogo dei dati

Fare lo stesso con OPC server e confermare

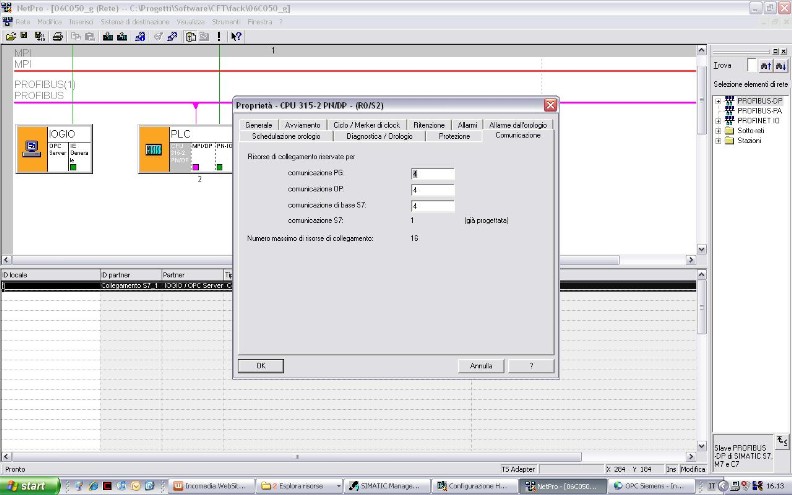

Selezionare la CPU del PLC e premere il pulsante destro del mouse selezionare proprietà dell'oggetto e la linguetta comunicazione e configurare i collegamenti (impostare almeno 2 come numero di collegamenti o non funzionerà)

Salvare, compilare e scaricare la configurazione nel plc.
Verificare poi dove è stato salvato il file di configurazione che servirà per la Station Configuration nel pc; tale file deve essere salvato in un percorso a voi noto.

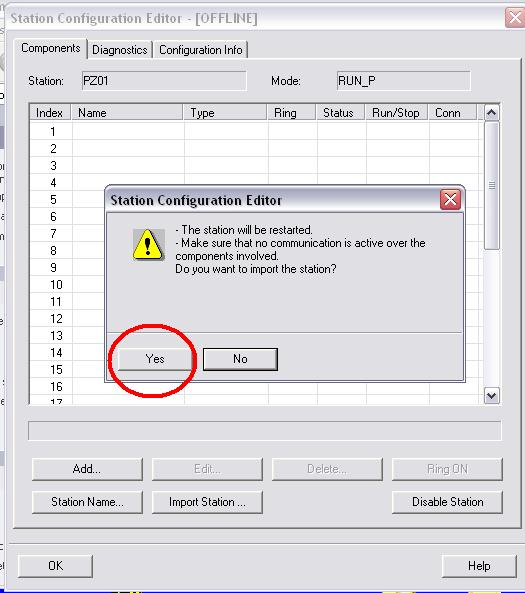

Aprire la station configuration e importare il file di configurazione precedentemente salvato ignorando l'errore che potrebbe seguire, ora OPC è configurato e pronto a lavorare per fare una verifica utilizzare OPC scout.
