GESTIONE OPC OMRON

Per fare si che i tags presenti nel plc siano importati nell'OPC server procedere nel seguente modo:

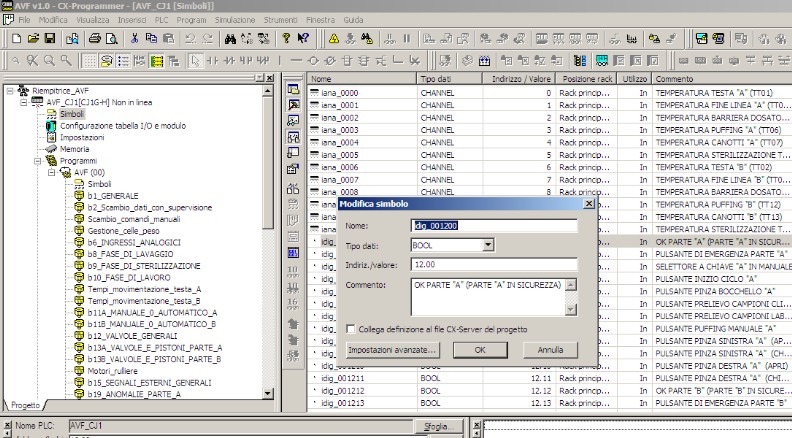

• durante la creazione (o la modifica) di un tag spuntare la casella collega definizione al file CX-Server del progetto

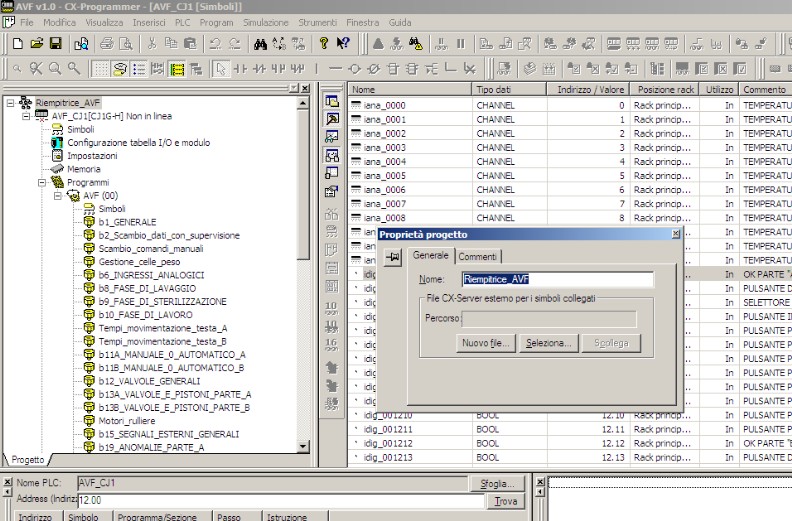

• selezionare il progetto principale con il pulante destro del mouse e selezionare Proprietà
• nella cartella Generale scegliere nuovo file e dargli un nome (scegliere nuovo anche se il file è già presente e sostituirlo)
• scegliere scollega (o si incasina tutto)

abbiamo così creato il file .cdm che userà l'opc server, salvarlo nella cartella dedicata all'opc.
Cliccare due volte sul file .cdm appena salvato in modo da aprirlo con l'editor di progetto.

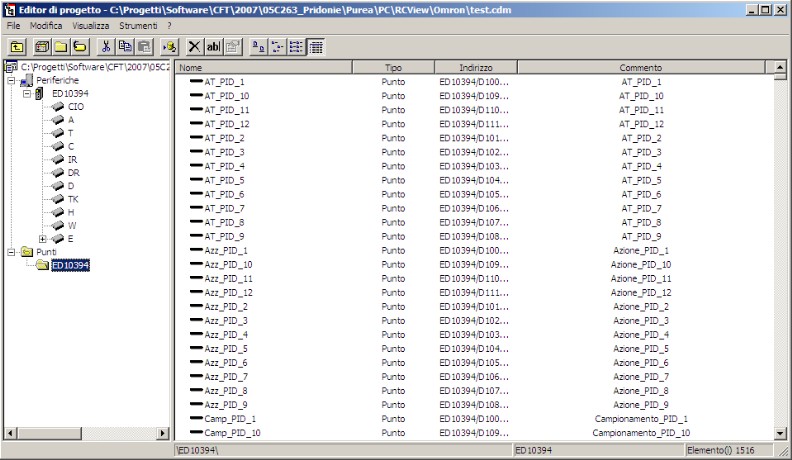

Nella root Periferiche si avrà una cartella con il nome del progetto e le aree di memoria contenenti i simboli, nella root Punti è importante verificare di avere una cartella col nome del progetto con dentro tutti i tags; se invece i tags sono direttamente sotto la cartella Punti procedere così:

1 - posizionarsi sulla root Punti

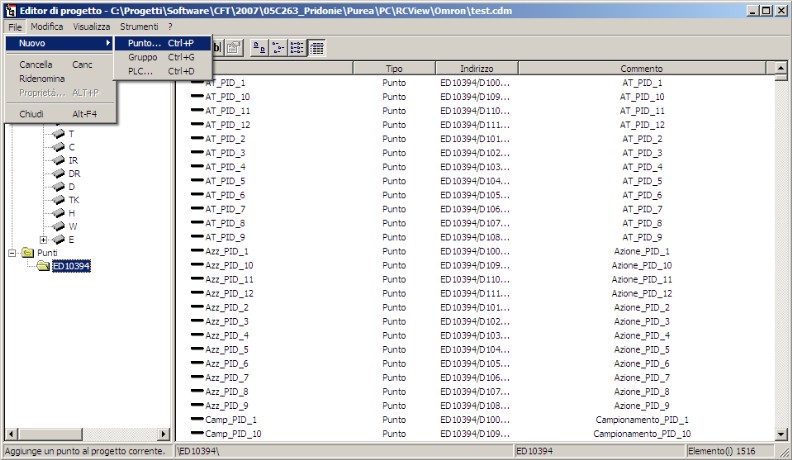

2 - selezionare File - Nuovo - Gruppo
3 - dargli lo stesso nome del progetto (vedi sotto Periferiche)
4 - selezionare tutti i tags e spostarli sotto il gruppo appena creato

Questa procedura crea automaticamente un file con i tags che dovranno essere letti dall'opc server, in ogni caso è sempre possibile inserire dei tag manualmente con il comando File - Nuovo - Punto la cosa importarte è che siano nella cartella del progetto.
Nel progetto della supervisione è importante che i tags puntino allo stesso simbolico utilizzato nel opc server.
