Configurazione OPC Mitsubishi

Nell'esempio i dati di progetto saranno:

Pc = 192.168.1.110 subnet = 255.255.255.0
PLC= 192.168.1.10 subnet = 255.255.255.0

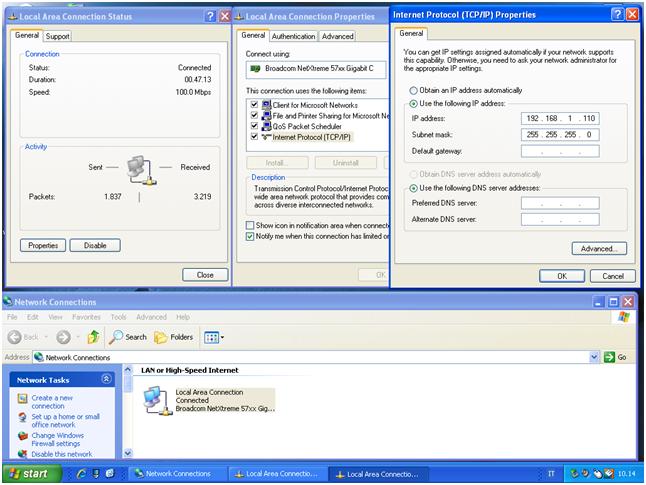

Impostazioni indirizzo pc:

Impostazione OPC

Installare opc sul pc con tutti i parametri di default e definire un Address space (Dev01 nell'esempio)

Impostazione plc

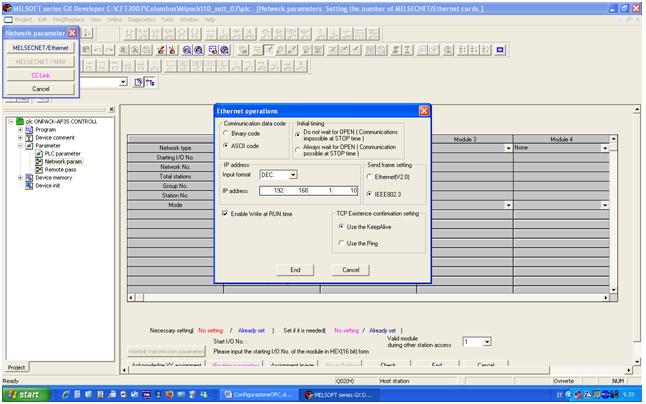

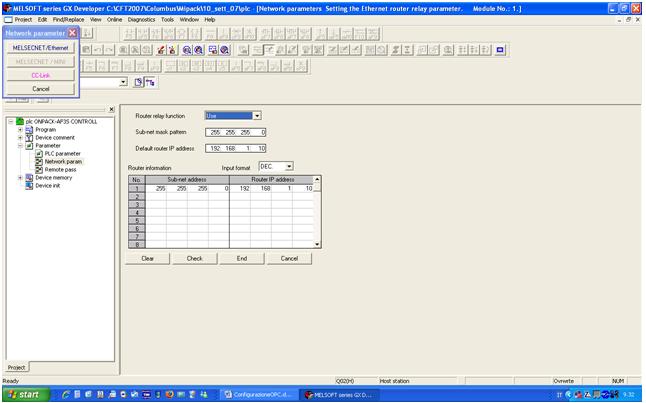

Aprire il progetto in GX Developper e configurare i parametri del network

Inserire nuove variabili nel supervisore

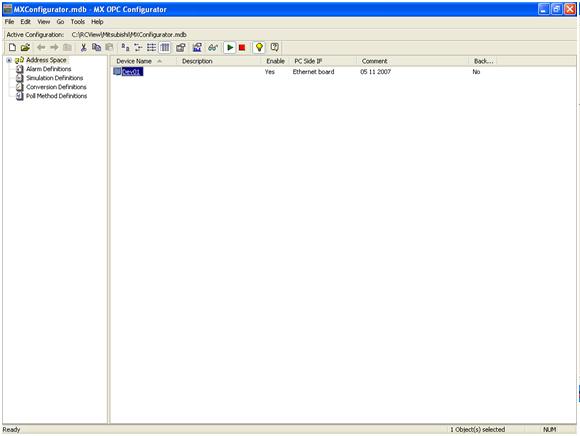

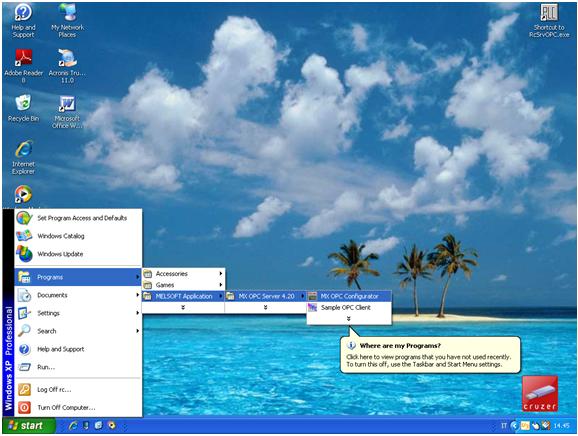

aprire il programma MX OPC Configurator

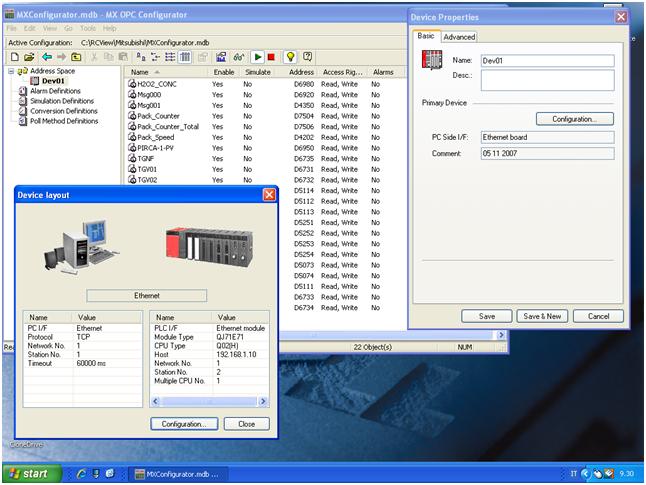

Selezionare il collegamento da aprire, nel nostro caso Dev01

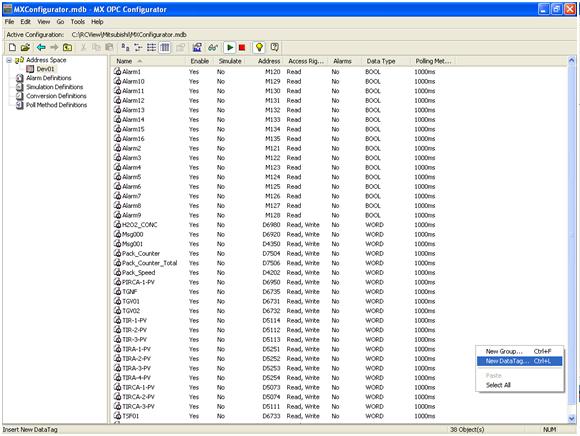

Selezionare l'area delle variabili e con il tasto destro del mouse selezionare new data tag

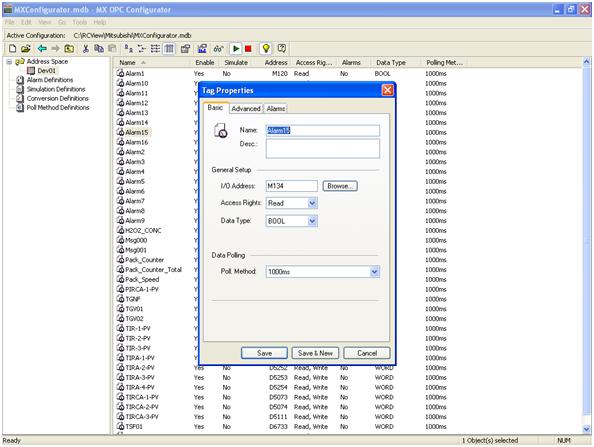

Impostare i parametri del tag

Configurare i tag nella supervisione, in questo esempio si tratta di una supervisione privata (UTO), ma i dati sono simili per qualsiasi altro tipo di scada.

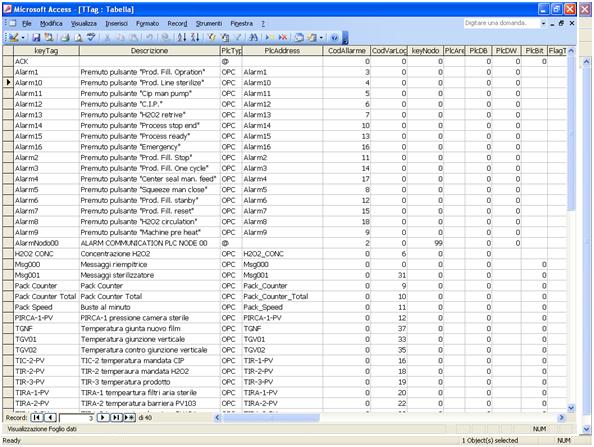

Una volta inserito tutti i tag necessari aprire dbcampo (UTO) e inserire i tag per i quali l'unico campo veramente necessario è PLcAdress che dice a UTO dove andare a leggere nell'OPC perciò questo campo deve essere uguale al nome corrispondente in OPC, il keyTag può essere un nome qualsiasi, la descrizione è quella che verrà visualizzata nella supervisione, il CodAllarme è necessario solo se stiamo inserendo un allarme, il CodVarLog serve se la variabile deve essere registrata; i campi di indirizzo sono ininfluenti ci pensa l'OPC (li abbiamo impostati prima)
