COME SETTARE LA COMUNICAZIONE REMOTA TRAMITE MODEM

Per effettuare la programmazione e il monitoraggio online con CX-Programmer su un computer collegato al PLC via modem

SULLA CPU

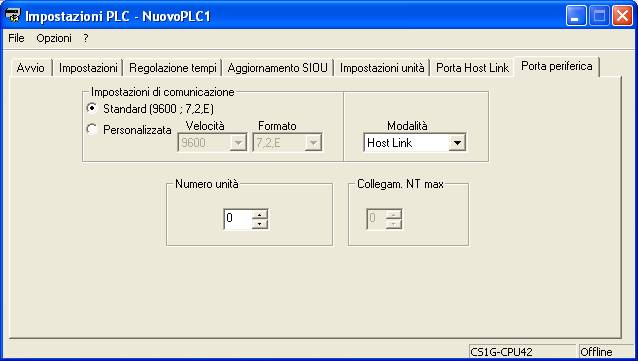

1. Impostare la porta periferica in modalità Host Link
2. Settare le impostazioni di comunicazione Standard (9600 ;7,2,E)

NB: Fare attenzione ai DIP Switch della CPU, per i PLC della serie CS1,CJ1 il DIP 4 deve essere a ON.

SU CX-Programmer

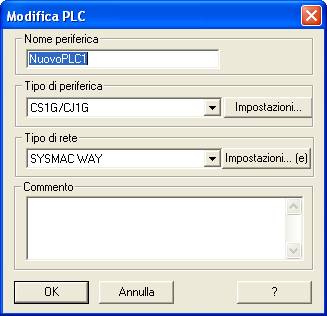

settare il Tipo di rete SISMAC WAY

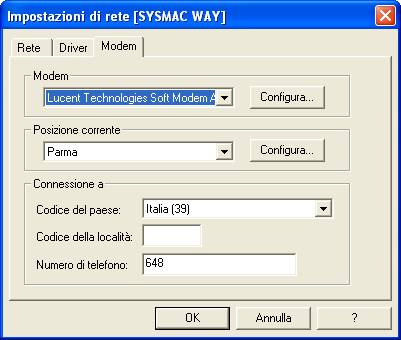

Entrare nelle Impostazioni , Modem , nella finestra del menù a tendina Modem scegliere il modem che si utilizzerà per collegarsi alla rete telefonica

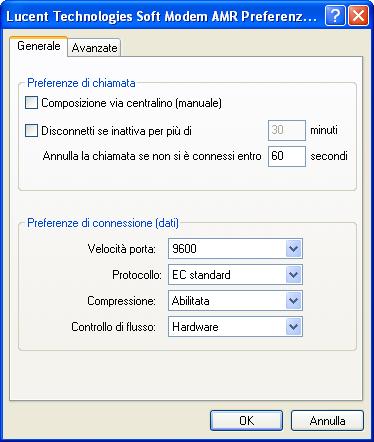

Entrare in Configura , Generale , Preferenza di connessione (dati) , e impostare quanto segue.

Velocità porta: 9600
Protocollo: EC standard
Compressione: Abilitata
Controllo di flusso: Hardware

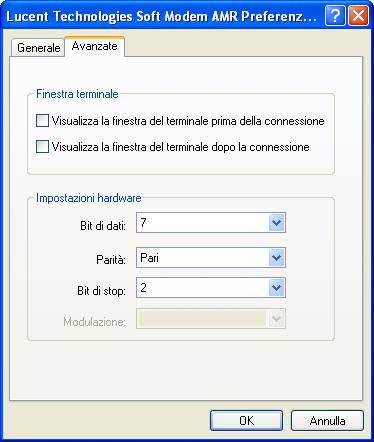

Entrare in Avanzate , Impostazioni hardware , e impostare quanto segue.

Bit di dati: 7
Parità: Pari
Bit di stop: 2

Confermare le modifiche con il pulsante OK

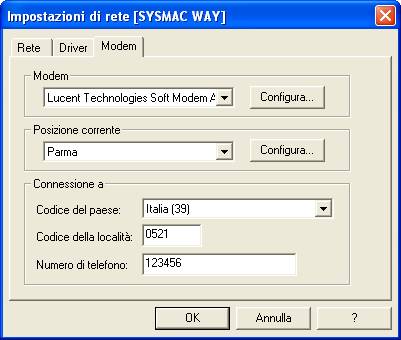

Sempre nel menù Modem , Connessione a , e impostare quanto segue.

Codice del paese: Inserire il paese in cui si vuole telefonare.
Codice della località: Inserire il prefisso della provincia.
Numero di telefono: Inserire il numero di telefono a cui è collegato il modem del PLC

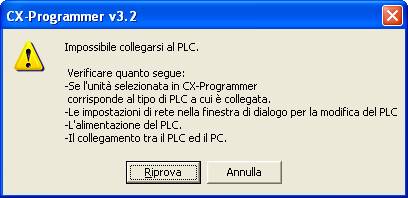

A questo punto si può effettuare il collegamento premendo il pulsante (Lavora online), molto probabilmente uscirà la seguente finestra,

Premere il pulsante Riprova , e dopo pochi secondi si collega online
