Impostazioni scheda DeviNet

• I tre selettori rotativi posti nella parte alta della scheda determinano l'indizzo del master
• I selettori a scorrimento 3 e 4 determinano la velocità del master

Scan list

Bit da usare per la scan list:

• 1500.00 crea la scan list
• 1500.01 si cancella la scan list

per cui si consiglia di procedere nel seguente modo per creare la scan list:

1 - impostare a 1 il bit 1500.01 per cancellare eventuali dati di scan list nel plc
2 - impostare a 1 il bit 1500.00 per creare la scan list

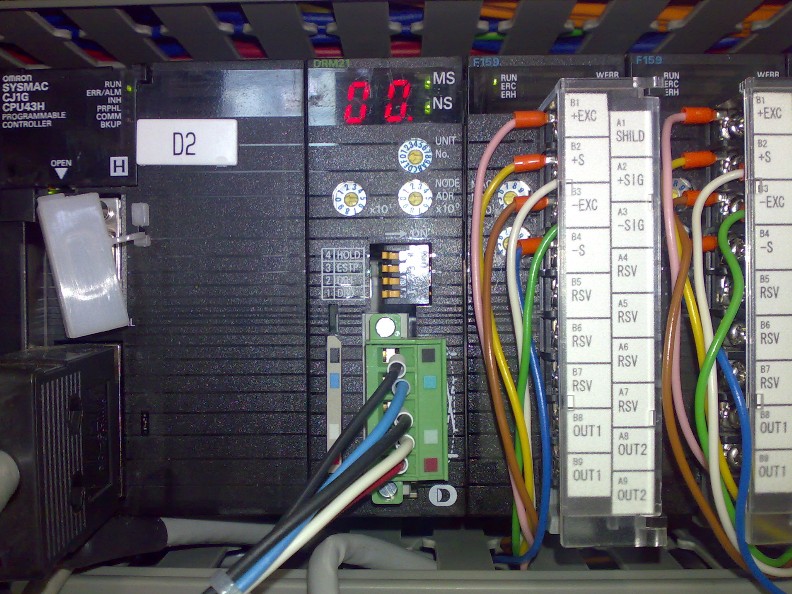

n.b.: Quando tra i due display sulla scheda il led lampeggia significa che non è stata fatta la scan list, nella foto sotto la scan list è stata fatta.

Diagnostica

La diagnostica del DeviceNet è affidata alla status word identificata da n+12
(dove N = CIO 1,500+(25*numero unità)
